Controllo qualità a raggi X per cavi destinati alla distribuzione di energia

I cavi per la distribuzione di energia richiedono prestazioni elevate e processi produttivi estremamente accurati. Utilizzati in applicazioni sottomarine o interrate, assicurano il trasferimento affidabile dell’energia fino ai punti di utilizzo. Per garantire una distribuzione sicura e costante, la qualità del cavo è un requisito imprescindibile. In questo contesto, Sikora propone il sistema X-RAY 8000 Advanced per il controllo qualità nelle linee CV, pensato per supportare la produzione di cavi energia con elevati standard di affidabilità, precisione e sicurezza.

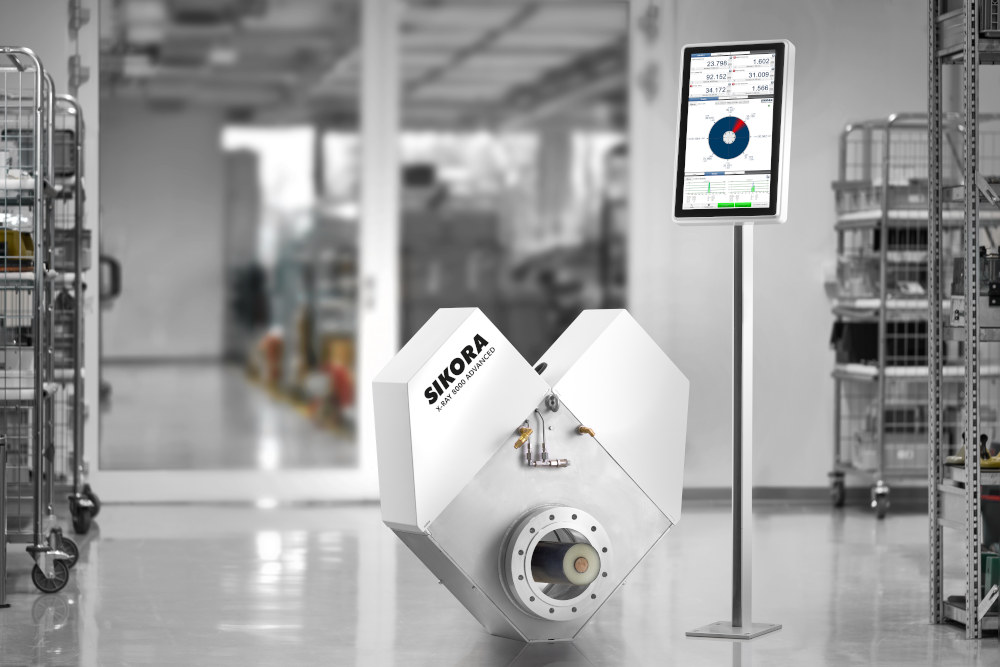

Nelle linee CV, subito a valle dell’estrusore, il sistema di misura a raggi X X-RAY 8000 Advanced rileva i parametri dei cavi, quali spessore di parete, eccentricità, diametro e ovalità. A differenza dei sistemi convenzionali, X-RAY 8000 Advanced integra l’esclusiva High-Speed Technology (HST). Dotato di 16 sensori di misura, il sistema riduce le distanze di rilevamento e consente quindi misurazioni almeno 10 volte più rapide rispetto alle soluzioni tradizionali. In questo modo, i valori misurati sono disponibili in meno di 30 secondi, permettendo un centraggio immediato e un controllo senza distorsioni fino alla dimensione target entro 100 secondi.

L’impiego continuo di X-RAY 8000 Advanced consente di ridurre lo spessore di parete di circa il 5%, con conseguenti significativi risparmi di materiale e di costi. Tale riduzione del 5% nel consumo di materiale corrisponde a una diminuzione delle emissioni di CO2 pari a circa 375 tonnellate all’anno, un valore comparabile a circa 125 voli andata e ritorno tra Francoforte e New York. In questo modo X-RAY 8000 Advanced contribuisce a rendere più sostenibile la produzione di cavi.

La tecnologia XLL a raggi X assicura una lunga vita utile del sistema. Speciali finestre di misura autopulenti e atossiche (NTX) garantiscono un utilizzo particolarmente sicuro e salubre nelle linee CV. Oltre al sistema di misura, viene fornito un quadro di controllo contenente un PC industriale per la valutazione dell’immagine radiografica. Tutti i valori misurati vengono visualizzati in modo chiaro e registrati in tempo reale su un monitor TFT.

X-RAY 8000 Advanced può essere integrato in configurazione sia verticale, su linee CCV e VCV, sia orizzontale, nelle linee per cavi di media tensione. Può inoltre essere impiegato in linee CV ibride, nelle quali vengono utilizzati come materiali isolanti sia XLPE sia PP.

Per il controllo qualità a fine linea CV, X-RAY 8700 NXT rileva i valori a freddo del cavo. In combinazione con X-RAY 8000 Advanced, installato a inizio linea, consente inoltre di determinare con precisione i valori di ritiro di tutti e tre gli strati isolanti del cavo. In questo modo si assicura un controllo ottimale del processo e si soddisfano i requisiti qualitativi previsti per i cavi, a garanzia della massima affidabilità e sicurezza.
