Cyber dynamic line: dinamici e compatti grazie al design ottimizzato

Per impianti in cui sono richiesti alta produttività e ingombri ridotti, come nel settore plastico, WITTENSTEIN cyber motor propone una serie di attuatori lineari estremamente compatti con vite integrata.

Servomotore, vite, guida lineare ed encoder costituiscono, infatti, un’unica unità integrata che permette di rispettare rigidi standard igienici.

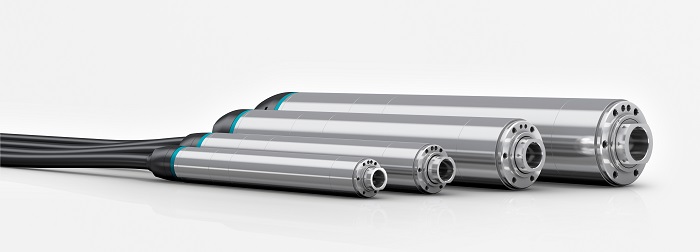

La nuova serie è disponibile in quattro taglie con diametro esterno di 17, 22, 32 o 40, ciascuna con due possibilità di passo vite e due diverse lunghezze di corsa e completa la gamma di servomotori e servoattuatori rotativi cyber dynamic line.

Lubrificati a vita, gli attuatori lineari con vite integrata si distinguono, tra l’altro, per l’alta densità di potenza e la dinamica elevata e trovano ampio utilizzo nei sistemi di formatura (inserimento, piegatura, prelievo e dosaggio). Alti campi di impiego sono, ad esempio, le macchine confezionatrici e le linee di montaggio automatizzate, sistemi di manipolazione, posizionamento ed erogazione di utensili o il settore dei semiconduttori.

Nella versione in acciaio inossidabile, con grado di protezione IP65, sono perfetti anche per il settore alimentare e del beverage.

I cyber dynamic line con vite integrata permettono accelerazioni e numero di cicli elevati facendo raggiungere agli impianti la massima produttività. Prestazioni rese possibili dalle dimensioni contenute, che permettono un’inerzia ridotta rispetto, ad esempio, a soluzioni con vite montata sul servomotore.

Alta densità di potenza in un design ottimizzato

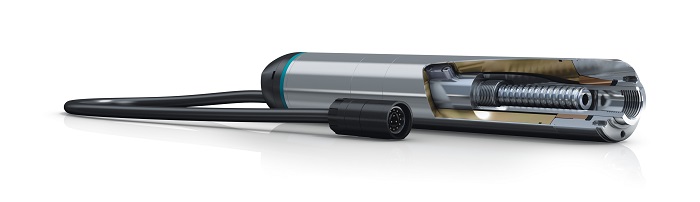

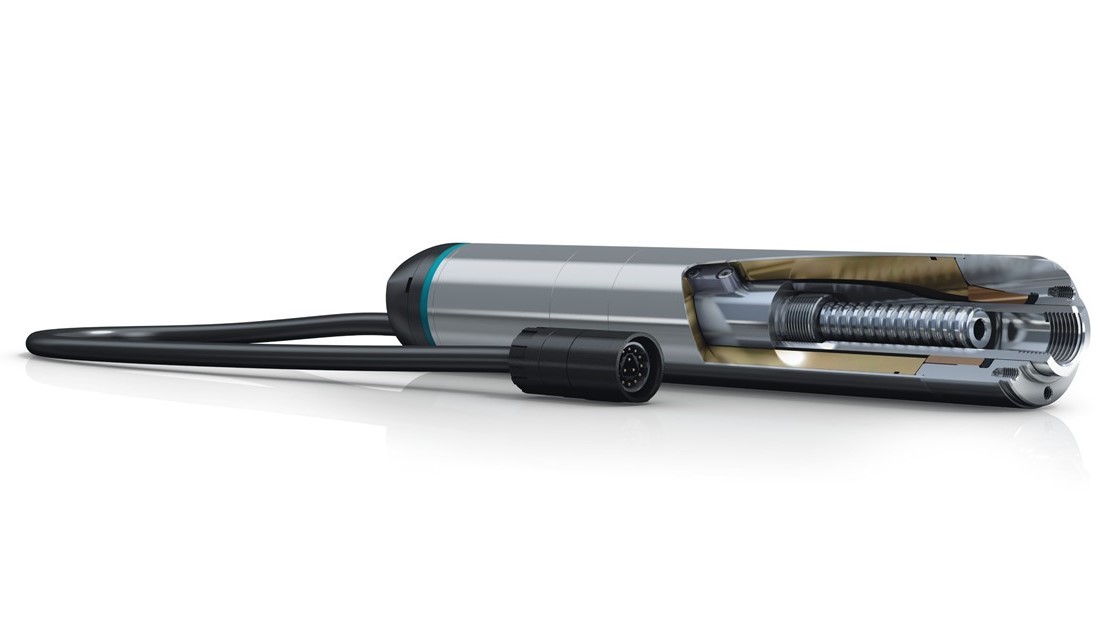

La vera innovazione questo prodotto è il suo design: l’intero attuatore è inserito in una carcassa in acciaio con grado di protezione IP54 e può essere montato in qualsiasi posizione. La vite non richiede alcuna manutenzione, è dotata di un meccanismo di antirotazione ed è racchiusa nello stelo dell’attuatore. La guida della vite e i cuscinetti rinforzati, permettono di applicare la forza sia in trazione che in pressione. Per tutte le taglie è disponibile un sistema encoder assoluto “singleturn” con risoluzione 12 bit e per le più grandi è, inoltre, possibile richiedere l’encoder “multiturn” integrato più piccolo attualmente sul mercato. Tutte le taglie sono state progettate con singolo cavo schermato EMC (Electro Magnetic Compatibility), compatibile con catena portacavo.

Maggiore affidabilità ed efficienza energetica rispetto alle soluzioni pneumatiche

Rispetto ai cilindri pneumatici, i cyber dynamic line con vite danno maggiore accuratezza di posizionamento e flessibilità, senza dover riassettare la macchina ogni volta. Sono, quindi, particolarmente indicati per processi con frequenti cambi formato. La miglior controllabilità e la facilità di collegamento al sistema di controllo della tecnologia servo permettono la riproducibilità dei processi, che possono essere ottimizzati in base alla corsa o alla forza. Inoltre, questi nuovi attuatori sono a tenuta stagna ed offrono una più alta efficienza energetica in funzionamento continuativo; le soluzioni pneumatiche sono, invece, più costose e soggette a dispersione.

Connettività avanzata nel sistema

Questi attuatori con vite integrata possono essere configurati con gli azionamenti simco drive per realizzare assi compatti ad alte prestazioni. Soluzioni per le quali sono disponibili svariate interfacce di comunicazione: CanOpen, EtherCAT, Profinet RT/IR, EtherNet/IP e da poco anche SERCOS III.
