L’evoluzione dell’efficienza: produrre di più in meno spazio

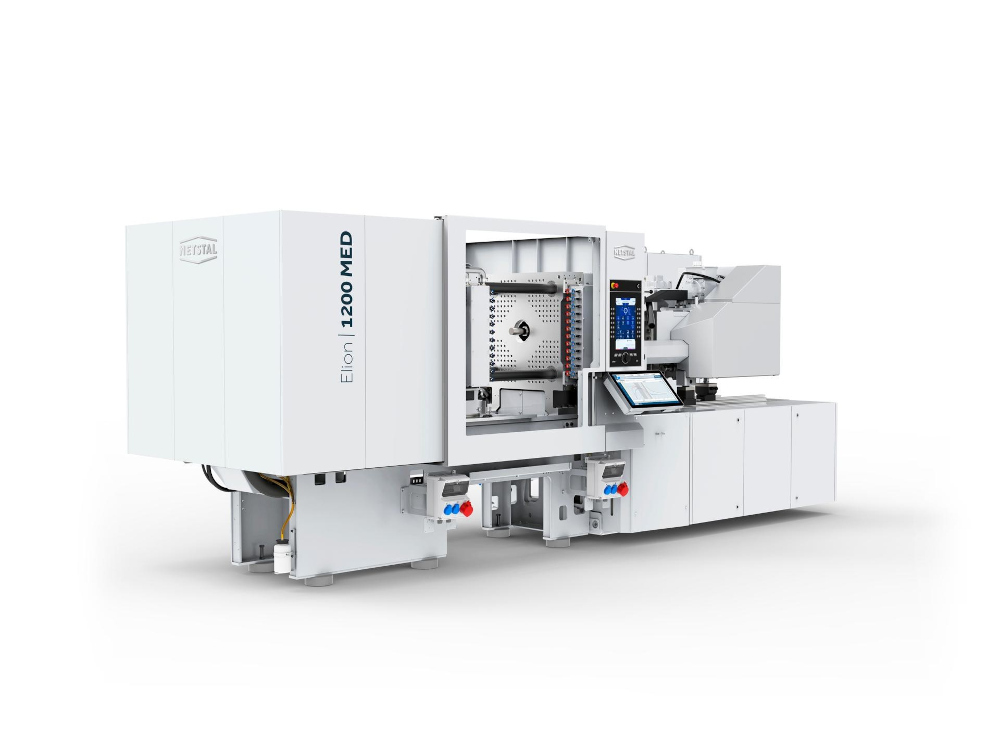

Con la nuova Elion MED, Netstal porterà a Düsseldorf una novità nel campo delle presse a iniezione, che presenta anzitutto un design significativamente accorciato e compatto. Grazie a una geometria ottimizzata della leva della ginocchiera per cicli a vuoto più rapidi, a una nuova unità di iniezione con un azionamento di dosaggio compatto, a un quadro di comando in due parti e a una protezione modificata, Netstal è riuscita a ridurre significativamente la lunghezza della macchina rispetto ai modelli precedenti con forza di chiusura identica. L'area dell'unità di chiusura offre inoltre una migliore accessibilità per i lavori di manutenzione. La macchina sarà inizialmente disponibile in quattro varianti con forza di chiusura di 1.200 e 1.750 kN, mentre ulteriori varianti copriranno forze di chiusura da 800 a 4.200 kN.

Con il modello Elion MED, i trasformatori ottengono massime precisione e uniformità da iniezione a iniezione. Questo risultato è ottenuto grazie a sensori di alta precisione e alla frequenza di campionamento estremamente elevata di 2 kHz. Il controllo dell'iniezione si basa sul principio della misurazione diretta della forza di iniezione RFC (Responsive Filling Control). Il nuovo sistema di monitoraggio della qualità assicura inoltre un controllo continuo e la garanzia della qualità della produzione.

La macchina è progettata per essere estremamente robusta. I piani stabili dello stampo e le guide generosamente dimensionate assicurano la massima precisione con una deformazione minima dell'unità di serraggio. La nuova leva a ginocchiera con la cosiddetta doppia biella distribuisce la forza di chiusura su due punti di appoggio ed è stata separata dall'asse per l'espulsore elettrico. Grazie a questi miglioramenti, il nuovo Elion MED offre un'affidabilità e una disponibilità ancora maggiori. Netstal ha ridotto tutti i componenti di azionamento, come motori e riduttori, per ottenere il massimo delle prestazioni e un ampio profilo prestazionale. Per aumentare significativamente l'efficienza energetica rispetto al modello precedente, Netstal ha progettato un nuovo tipo di azionamento diretto per il movimento dell'unità e l'applicazione della pressione di contatto dell'ugello.

Grazie ai motori di azionamento completamente incapsulatie raffreddati ad acqua e all'armadio di comando sigillato ermeticamente, la nuova Elion MED è praticamente priva di emissioni. Inoltre, il rivestimento protettivo è stato riprogettato per una pulizia ottimale, con superfici lisce e viti non visibili dall'esterno. Nonostante il design molto compatto, il nuovo involucro protettivo offre piena flessibilità per l'integrazione di componenti di sistema e periferici. Il nuovo Elion MED può essere utilizzato in camere bianche fino alla classe ISO 7 senza ulteriori precauzioni.

Per il lancio nel mercato, la nuova Elion MED produrrà alloggiamenti per autoiniettori. La macchina, attrezzata per l'uso in camere bianche e con una forza di chiusura di 1.200 kN, utilizza uno stampo a 4 cavità con un'innovativa tecnologia di indicizzazione e un tempo di ciclo di 12 secondi. Il moderno stampo è dotato di ugelli a saracinesca individuali controllati servo-elettricamente e di un'unità rotante con un servomotore completamente integrato. Grazie all'innovativa tecnologia di indicizzazione, il tempo di ciclo può essere notevolmente ridotto rispetto ai concetti di stampo convenzionali.
